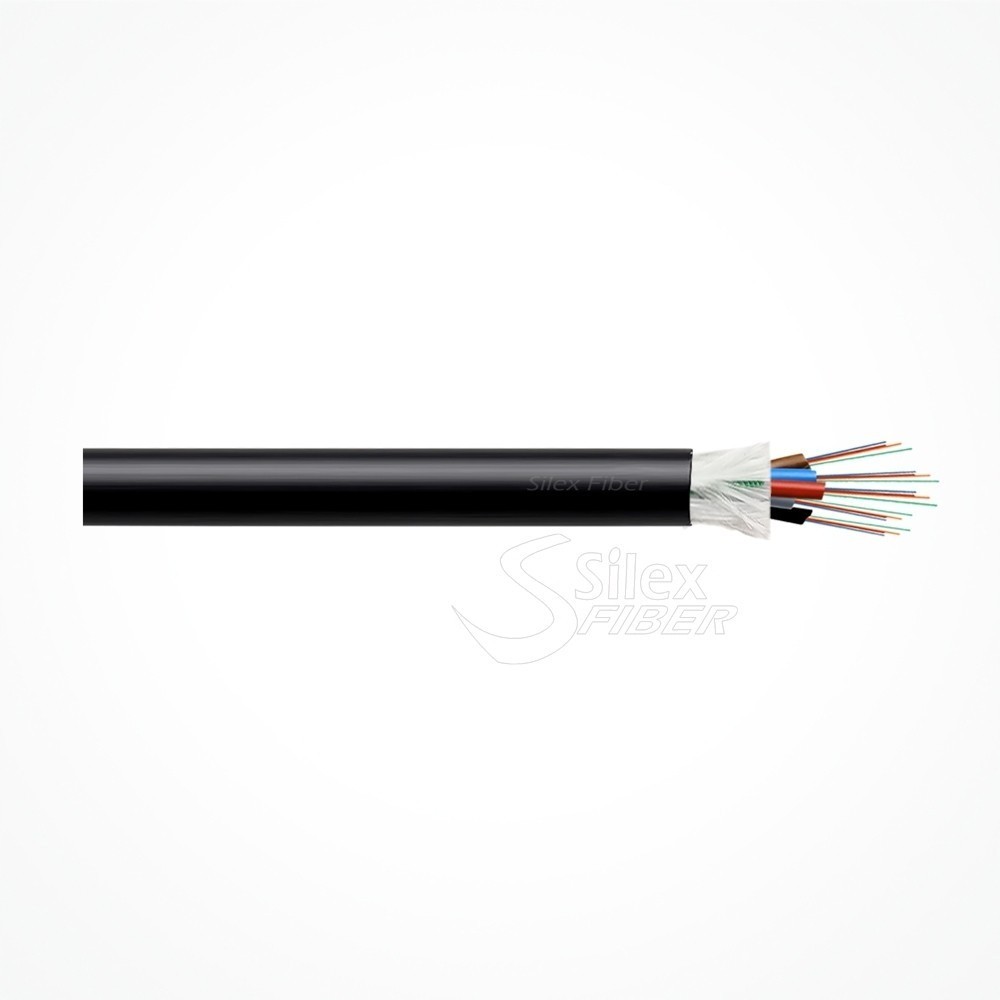

Cable Fibra Óptica DP-R 12 a 288FO Dieléctrico
Cable Armado holgado dieléctrico antiroedor con fibra de vidrio reforzada de 12 a 288 fibras
Cable Fibra Optica Dielectrico DP-R hasta 288 fibras opticas con estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con fibra de vidrio reforzada protegido contra los roedores y con cubierta PE-HD con alto grado de protección y resistencia para aplicaciones directamente enterradas, aéreas hasta 50mts o fachada
El Cable Fibra Optica Dielectrico DP-R de 12 a 288 fibras es utilizado generalmente en exterior así como también para FTTx, un cable de gran resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los mas utilizados y vendidos a nivel mundial.
Ventajas y beneficios
El Cable Fibra Optica Dielectrico DP-R hasta 288 fibras opticas con alto grado de protección y resistencia para aplicaciones directamente enterradas, aéreas hasta 50mts o fachada
- Fácil de instalar, ahorro en costes de montaje
- Ligero y Flexible.
- Inmune a interferencias eléctricas
- Versátil adecuado para conexiones en cajas de interconexión y equipos o montaje en superficie y a través de ductos.
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con fibra de vidrio reforzada con buena protección antiroedores.
- Apto instalaciones directamente enterradas
Construcción y Estructura
- Elemento Central ECR
- Elementos secos antihumedad WB
- Fibras Ópticas holgadas con Gel hidrofugo antihumedad
- Cinta antihumedad WB
- Elementos de Protección y tracción Fibra de Vidrio Reforzada
- Hilo de desgarro
- Cubierta Exterior
Aplicaciones
- Instalaciones directamente enterradas
- Exterior: FTTx, Torres Telecom, Acometidas,
- Apto para instalaciones FTTH
- Instalaciones Aereas hasta 50mts de vano
- Energías renovables, anillos de conexión
Indicado para instalaciones en conductos, canalizaciones, enterrado directo y exteriores.
Cubierta PE Alta Densidad, con gran resistencia climatológica en instalaciones severas (radiación solar UV, temperatura, humedad, naturaleza atmosférica)
Características Generales y Especificaciones
| Fibras | 12 | 24 | 48 | 72 | 96 | 144 | 192 | 216 | 288 | |||
| Fibras por Tubo | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |||
| Total Tubos | 1 tubo activo +4 tubos pasivos | 2 | 4 | 6 | 8 | 12 | 16 | 18 | 24 | |||
| Elementos de Tracción | Fibra de Vidrio reforzada | |||||||||||
| Cubierta Exterior | PE-HD | |||||||||||
| Color | Negra | |||||||||||
| Peso (Kg/Km) | 71 | 72 | 72.5 | 73 | 108 | 97 | 67 | 98 | 216 | |||
| Diam Exterior (mm) | 9.2±0.5 | 9.2 ±0.5 | 9.3 ±0.5 | 9.3 ±0.5 | 10.5 ±0.5 | 12 ±0.5 | 13.1 ±0.5 | 14.5 ±0.5 | 20.5±0.5 | |||
| Máx. Tracción (N) | 1500 (Operación) / 2200 (Instalación) | 1800 / 2700 | 1800 / 2800 | 2700 / 3800 | ||||||||
Código colores fibras TIA598C: Azul – Naranja – Verde – Marrón – Gris – Blanco – Rojo – Negro – Amarillo – Violeta – Rosa – Turquesa
Código colores tubos: Azul – Naranja – Verde – Marrón – Gris – Blanco – Rojo – Negro – Amarillo – Violeta – Rosa – Turquesa
Tipos de fibras disponibles
Normas de Calidad
- Máx. Aplastamiento (N/dm) 2000 (IEC 60794-1-21 E3)
- Rango Temperaturas -20ºC a +70ºC (Operación) / -10ºC a +50ºC (Instalación) – (IEC 60794-1-22 F1)
- Radio Curvatura Mín. 15 x Exterior (Operación) / 20 x Exterior (Instalación) – (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
- Penetración Agua Conforme (Núcleo Óptico, 3m / 1m / 24h / IEC 60794-1-22 F5B)
- Código de Calidad: SXW12930101S
Eurocass Classification CPR: Fca
2011/65/EU RoHS Compliant
