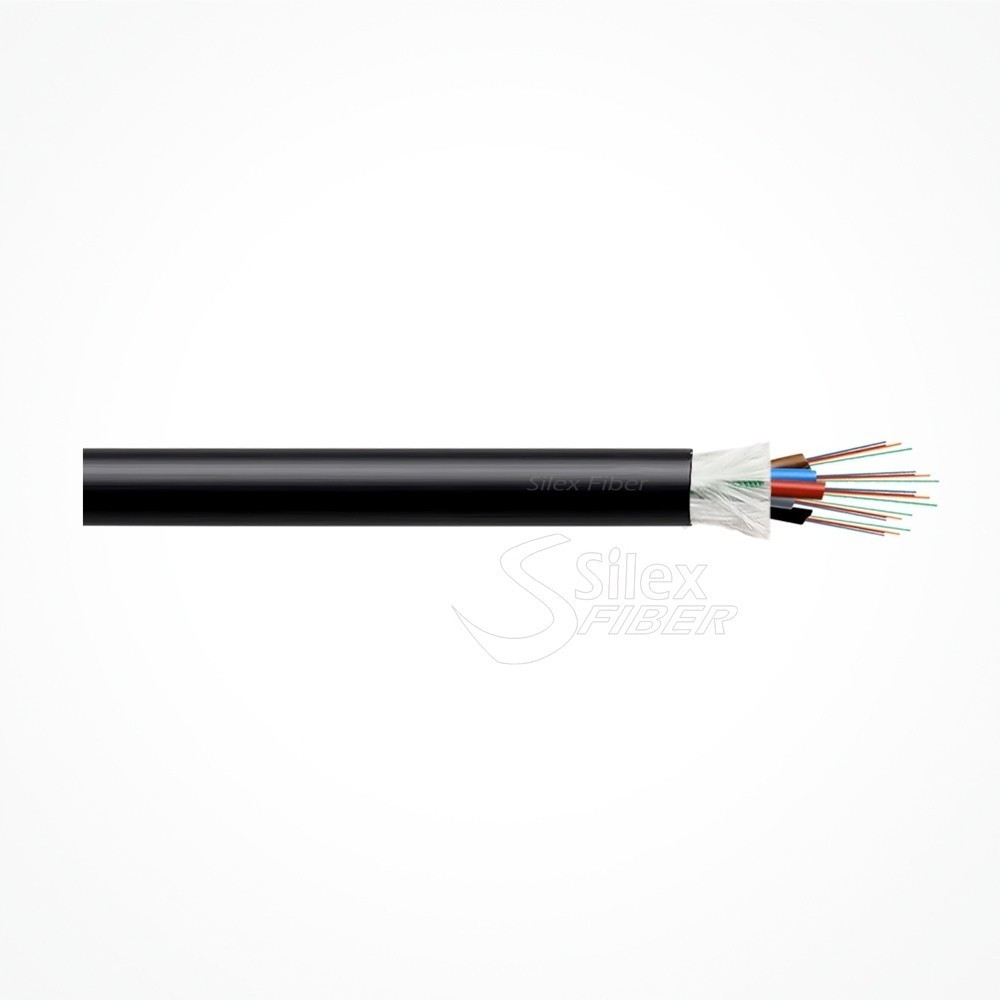

Cable Fibra Óptica DP-R 16 a 256 FO Dieléctrico
Cable Armado holgado dieléctrico antiroedor con fibra de vidrio reforzada de 16 a 256 fibras
Cable Fibra Optica Dielectrico DP-R hasta 256 fibras opticas con estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con fibra de vidrio reforzada protegido contra los roedores y con cubierta PE-HD con alto grado de protección y resistencia para aplicaciones directamente enterradas o grapado en fachada.
El Cable Fibra Optica Dielectrico DP-R de 12 a 256 fibras es utilizado generalmente en exterior así como también para FTTx, plantas solares fotovoltaicas, es decir un cable de gran resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los mas utilizados y vendidos a nivel mundial.
Ventajas y beneficios
El Cable Fibra Optica Dielectrico DP-R hasta 256 fibras opticas con alto grado de protección y resistencia para aplicaciones directamente enterradas o fachada
- Fácil de instalar, ahorro en costes de montaje
- Ligero y Flexible.
- Inmune a interferencias eléctricas
- Versátil adecuado para conexiones en cajas de interconexión y equipos o montaje en superficie y a través de ductos.
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con fibra de vidrio reforzada con buena protección antiroedores.
- Apto instalaciones directamente enterradas
Construcción y Estructura
- Elemento Central ECR
- Elementos secos antihumedad WB
- Fibras Ópticas holgadas con Gel hidrofugo antihumedad
- Cinta antihumedad WB
- Elementos de Protección y tracción Fibra de Vidrio Reforzada
- Hilo de desgarro
- Cubierta Exterior
Aplicaciones
- Instalaciones directamente enterradas
- Plantas Solares Fotovoltaicas
- Exterior: FTTx, Torres Telecom, Acometidas,
- Apto para instalaciones FTTH
- Energías renovables, anillos de conexión
Indicado para instalaciones en conductos, canalizaciones, enterrado directo y exteriores.
Cubierta PE Alta Densidad, con gran resistencia climatológica en instalaciones severas (radiación solar UV, temperatura, humedad, naturaleza atmosférica)
Características Generales y Especificaciones
| Fibras | 16 | 32 | 64 | 96 | 128 | 256 | ||||||
| Fibras por Tubo | 4 | 8 | 8 | 12 | 16 | 16 | ||||||
| Total Tubos | 4+2 PS | 4 + 2 PS | 8 | 8 | 8 | 16 | ||||||
| Elementos de Tracción | Fibra de Vidrio reforzada | |||||||||||
| Cubierta Exterior | PE-HD | |||||||||||
| Color | Negra | |||||||||||
| Peso (Kg/Km) | 71 | 72 | 72.5 | 73 | 108 | 97 | ||||||
| Diam Exterior (mm) | 10±0.5 | 10 ±0.5 | 11 ±0.5 | 11 ±0.5 | 12.5 ±0.5 | 17.30 ±0.5 | ||||||
| Máx. Tracción (N) | 2500 (Operación) / 2800 (Instalación) | 2500 / 2800 | ||||||||||
Código colores fibras: Verde – Rojo – Azul – Amarillo – Gris – Violeta – Marron – Naranja – Blanco – negro – Rosa – Turquesa – Elemento pasivo
Código colores tubos: Azul – Naranja – Verde – Marrón – Gris – Blanco – Rojo – Negro – Amarillo – Violeta – Rosa – Turquesa
Tipos de fibras disponibles
- MONOMODO: G652D
Normas de Calidad
- Máx. Aplastamiento (N/dm) 2000 (IEC 60794-1-21 E3)
- Rango Temperaturas -20ºC a +70ºC (Operación) / -10ºC a +50ºC (Instalación) – (IEC 60794-1-22 F1)
- Radio Curvatura Mín. 15 x Exterior (Operación) / 20 x Exterior (Instalación) – (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
- Penetración Agua Conforme (Núcleo Óptico, 3m / 1m / 24h / IEC 60794-1-22 F5B)
- Código de Calidad: SXW336101701S
Eurocass Classification CPR: Fca
2011/65/EU RoHS Compliant
