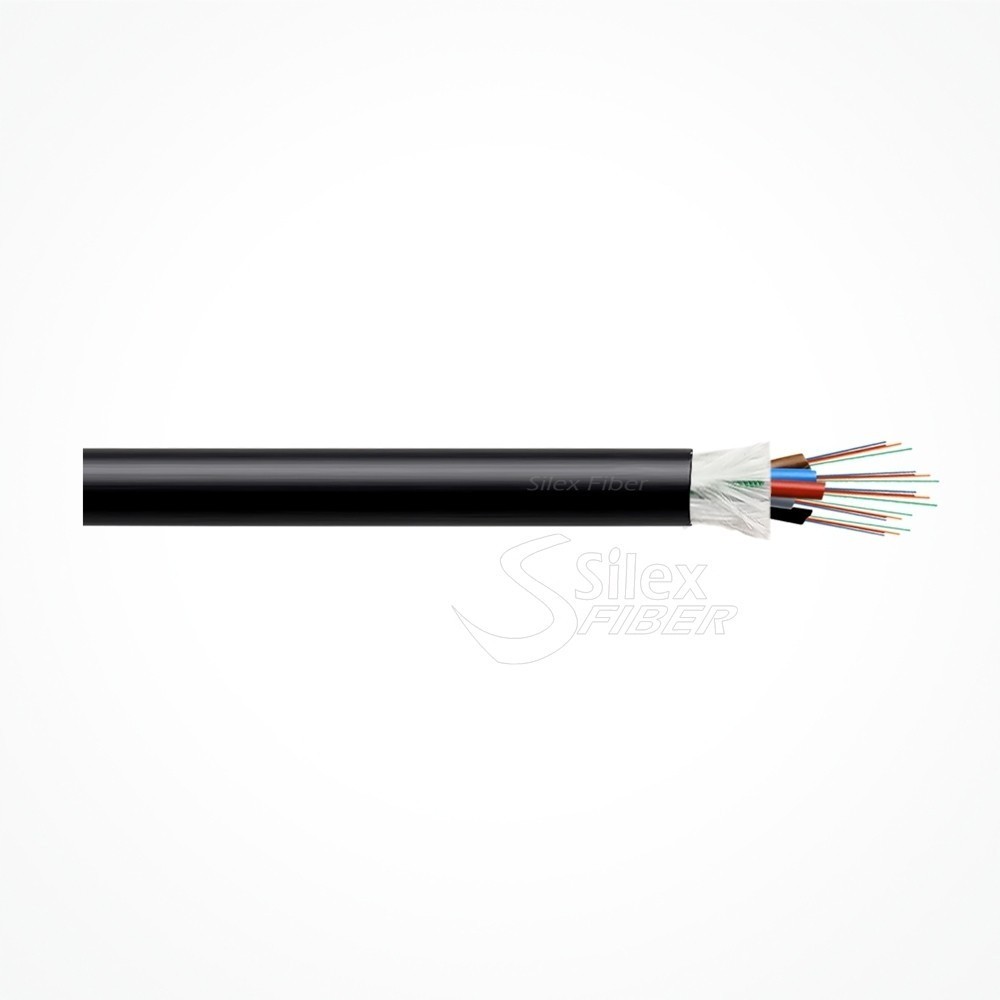

Cable Fibra Optica Dielectrico DP-R F12-144
Armado dieléctrico reforzado con fibra de vidrio antiroedor
El Cable Fibra Optica Dieléctrico DP-R F12-144 con estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con fibra de vidrio reforzada protegido contra los roedores y con cubierta PE con alto grado de protección en exteriores y apto para enterrado directo.
Hay que decir que este cable por su alta resistencia a la tracción y compresión es apto para instalaciones: enterradas, grapado en fachada, canalizaciones, así como en instalaciones de tendido ferroviario mediante canal o arqueta, trazados viales y plantas fotovoltaicas.
El Cable Fibra Optica Dieléctrico DP-R F12-144 utilizado en interior y exterior así como también para FTTx, Instalaciones fijas y móviles así como cualquier montaje en interior o exterior, un cable de buena resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los mas utilizados y vendidos a nivel mundial.
Ventajas y beneficios
El Cable Fibra Optica Dieléctrico DP-R se puede fabricar también con tipo de fibra G657A para poder realizar grandes curvaturas como por ejemplo en CPD´S o instalaciones FTTH y esquinas de paredes en edificios o situaciones difíciles, con lo cual la instalación será mucho mas fiable.
- Robusto, el mas fuerte de su categoría monotubo una cubierta
- Fácil de instalar, ahorro en costes de montaje
- Inmune a interferencias eléctricas
- Versátil adecuado para tendidos aéreos, enterrado, ductos y canalizaciones.
- Resistente. Enterrado directo. Apto para aplicaciones enterradas
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con fibra de vidrio reforzada con buena protección antiroedores.
Características Generales y Especificaciones
| Fibras | 12 | 16 | 24 | 32 | 48 | 64 | 72 | 96 | 144 | |||
| Fibras por Tubo | 4 | 4 | 4 | 4 | 4 | 8 | 12 | 12 | 12 | |||
| Total Tubos | 3 | 4 | 6 | 8 | 12 | 8 | 6 | 8 | 12 | |||
| Elementos de Tracción | Fibra de Vidrio reforzada | |||||||||||
| Cubierta Exterior | PE HD (Opcional LSZH) | |||||||||||
| Color | Negra | |||||||||||
| Peso (Kg/Km) | 85 | 85 | 85 | 95 | 125 | 129 | 129 | 129 | 129 | |||
| Diam Exterior (mm) | 9.7 ±0.5 | 9.7 ±0.5 | 9.7 ±0.5 | 10,5 ±0.5 | 12 ±0.5 | 12±0.5 | 12±0.5 | 12 ±0.5 | 12 ±0.5 | |||
| Máx. Tracción (N) | 1500 (Operación) / 2200 (Instalación) | 1800 / 2700 | 1500 / 2700 | 1800 / 2700 | ||||||||
El código y orden de colores estándar para las fibras es el TIA-598-C :
|
Para las fibras 13 a 24 se sigue el mismo código de colores pero con anillos negros. A excepción de la fibra 20 que es de color natural sin anillos.
Tipos de fibras disponibles
Construcción y Estructura
- Elemento Central Reforzado FRP
- Elementos bloqueantes WB
- Tubos holgados rellenos de gel hidrófugo
- Fibras Ópticas holgadas
- Armadura fibra de Vidrio Reforzada
- Hilo de desgarro
- Cubierta Exterior
Aplicaciones
- Interior y Exterior de uso general de distribución (Edificios, Verticales, CPD´S, Interconexión)
- Viales y carreteras
- Ferroviario
- Grapado fachadas
- Exterior: FTTx, Torres Telecom, Acometidas,
- Apto para instalaciones directamente enterradas, arquetas o ductos
- Instalaciones aéreas hasta vanos 40/50mts
- Conexión entre equipos terminales
Normas de Calidad
La fibra cumple con la Recomendación UIT-T G.652.D, IEC 60793-2-50, UIT G.652B, G.6522D, la Norma Internacional IEC 60793-2-50 Tipo B.1.3 Especificación de fibra óptica, Telcordia GR-20-CORE, ANSI / ICEA S-87-640 y RUS 7CFR 1755.900.
Normas de Calidad
- Aplastamiento (N) 2000 (IEC 60794-1-21 E3)
- Rango Temperaturas -30ºC a +70ºC (IEC 60794-1-22 F1)
- Radio Curvatura Mín. (mm) 20 x Exterior (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
Código de Calidad: SXT07310101S
2011/65/EU RoHS Compliant Eurocass Classification CPR: Fca
