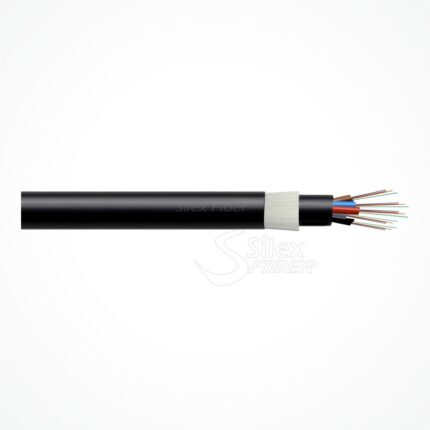

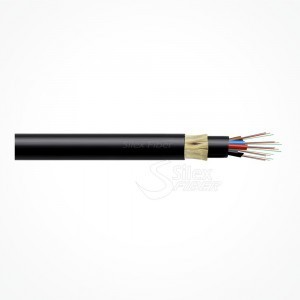

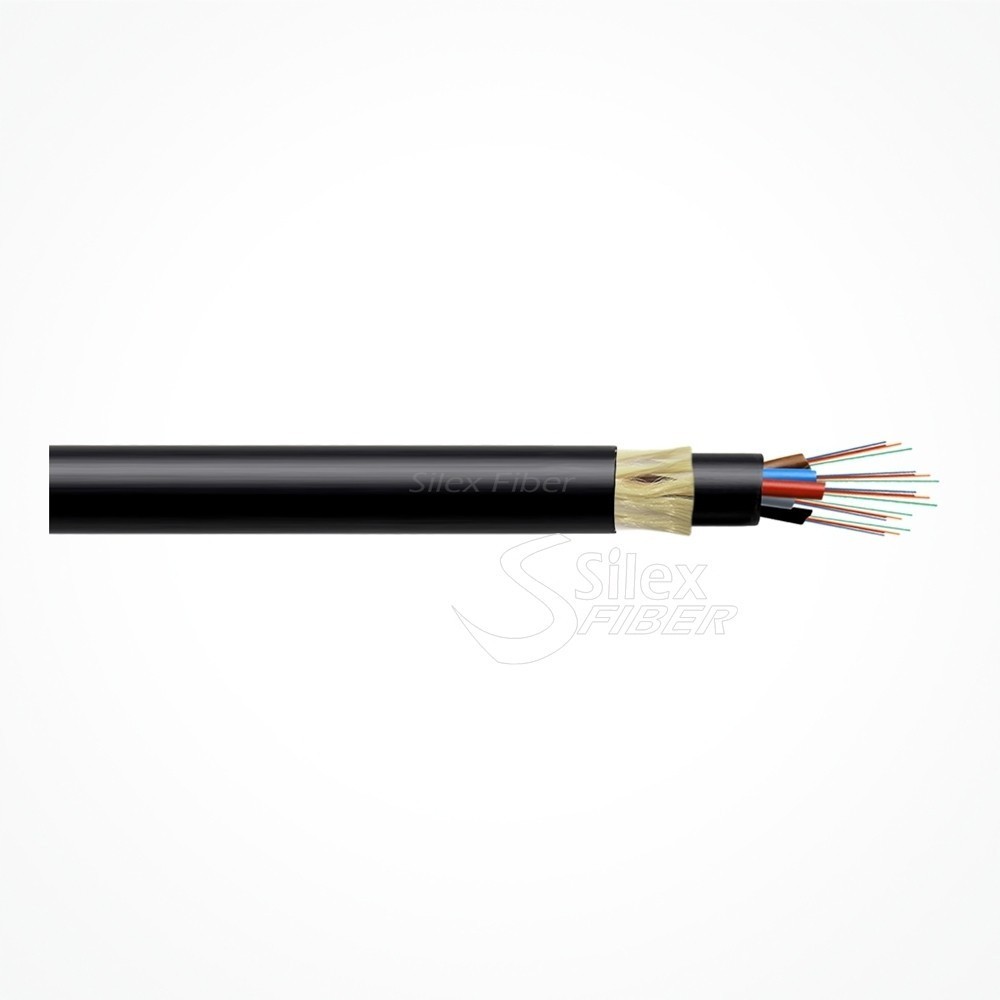

Cable Fibra Optica Dielectrico PKP F4-144
El Cable Fibra Optica Dielectrico PKP F4-144 Multitubo con estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con fibra de vidrio reforzada protegido contra los roedores y termitas con DOBLE cubierta PE (Polietileno).
El Cable Fibra Optica Dielectrico PKP F4-144 Multitubo utilizado en exterior así como también para FTTx, Instalaciones fijas o directamente enterradas o mediante ductos, es un cable de gran resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los mas utilizados y vendidos a nivel mundial.
Ventajas y beneficios
El Cable Fibra Optica Dielectrico PKP F4-144 Multitubo se puede fabricar también con tipo de fibra G657A2 para poder realizar grandes curvaturas como por ejemplo en CPD´S o instalaciones FTTH Y esquinas de paredes en edificios o situaciones difíciles, con lo cual la instalación será mucho mas cómoda.
- Fácil de instalar, ahorro en costes de montaje
- Robusto, Doble cubierta con fibra de vidrio reforzada
- Resistente, apto para enterrar directamente
- Inmune a interferencias eléctricas
- Versátil adecuado para conexiones en cajas de interconexión y equipos o montaje en superficie y a través de ductos.
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con kevlar reforzadao con gran protección y tracción.
Construcción y Estructura
- Fibra Óptica holgada
- Tubos Holgados con Gel hidrofugo antihumedad
- Bloqueantes de agua
- Hilo de Rasgado
- 1ª Cubierta
- Elementos de tracción y protección fibra de vidrio reforzada
- Hilo de Rasgado
- 2ª Cubierta Exterior
Aplicaciones
- Interior y Exterior de uso general de distribución (Edificios, Verticales, CPD´S, Interconexión)
- Exterior: FTTx, Torres Telecom, Acometidas,
- Enterrado directo o mediante ductos
- Túneles y Galerías
- Grapado fachada exterior
- Sector Ferroviario
- Apto para instalaciones FTTH
Indicado para instalaciones en ductos, interiores y exteriores. Compacto y ligero.
Cubierta (PE HD (Polietileno) ) de alta resistencia climatológica en instalaciones severas (radiación solar UV, temperatura, humedad, naturaleza atmosférica)
Características Generales y Especificaciones
| Fibras | 4 | 6 | 8 | 12 | 16 | 24 | 32 | 36 | 48 | 64 | 72 | 96 | 128 | 144 | ||
| Fibras por Tubo | 4 | 2 | 4 | 4 | 4 | 6 | 8 | 6 | 8 | 8 | 12 | 12 | 8 | 12 | ||
| Total Tubos | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 8 | 6 | 8 | 18 | 12 | ||
| Tubos Activos | 1 | 3 | 2 | 3 | 4 | 4 | 4 | 6 | 6 | 8 | 6 | 8 | 16 | 12 | ||
| Cubierta interior | PE | |||||||||||||||
| Elementos tracción y protección | Hilaturas Kevlar Reforzado | |||||||||||||||
| Cubierta exterior | PE HD | |||||||||||||||
| Color | Negro | |||||||||||||||
| Peso (Kg/Km) | 83 | 84 | 86 | 87 | 88 | 88 | 101 | 109 | 147 | 152 | 169 | 195 | 238 | 315 | ||
| Æ Exterior (mm ± 0.5) | 10,4 | 10,4 | 10,4 | 10,4 | 10,4 | 10,4 | 11,4 | 11,6 | 14.0 | 14,4 | 13,8 | 15,7 | 18,2 | 19,4 | ||
- Código colores Fibras (TIA-598): Azul – Naranja – Verde – Marrón – Gris – Blanco – Rojo – Negro – Amarillo – Violeta – Rosa – Turquesa.
Código colores Tubos (TIA-598): Azul – Naranja – Verde – Marrón – Gris – Blanco
Tipos de Fibra
Normas de Calidad
- Máx. Tracción (N) 3000 (Operación) / 5000 (Instalación) – (IEC60794-1-21 E1)
- Máx. Aplastamiento (N/10cm) 2000 (IEC 60794-1-21 E3)
- Máx. Impacto (J) 5 (IEC 60794-1-21 E4)
- Rango Temperaturas -40ºC a +70ºC (IEC 60794-1-22 F1)
- Radio Curvatura Mín. (mm) 20 x Ø Exterior (IEC 60794-1-21 E11)
- Estanqueidad Conforme (3m / 1m / 24h / IEC 60794-1-22 F5B)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
- Código de Calidad: SXW.SXZ07060101O
Eurocass Classification CPR: Fca
2011/65/EU RoHS Compliant
