Cable Fibra Optica Dieléctrico PKP F256 SXZ04290101O
El Cable Fibra Optica Dieléctrico PKP Multitubo diseñado con hilaturas de kevlar bloqueantes al agua en lugar de fibra de vidrio obteniendo mayor flexibilidad y comodidad de instalación, igualmente de estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con hilaturas de Kevlar y con DOBLE cubierta PE (Polietileno).
Soporta tendidos aéreos hasta vanos de 80mts, la armadura de aramida ofrece una gran resistencia a la tracción frete a condiciones climatológicas de fuerte viento e hielo.
El Cable Fibra Optica Dieléctrico PKP F256 Multitubo de aplicación exterior, FTTx, Instalaciones fijas así como cualquier montaje a la intemperie, un cable de buena resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los mas utilizados y vendidos a nivel mundial.
Ventajas y beneficios
El Cable Fibra Optica Dielectrico PKP se puede fabricar también con tipo de fibra G657A para poder realizar grandes curvaturas como por ejemplo instalaciones FTTH y esquinas de paredes en edificios o situaciones difíciles, con lo cual la instalación será mucho mas fiable.
- Robusto, el mas fuerte de su categoría monotubo una cubierta
- Fácil de instalar, ahorro en costes de montaje
- Inmune a interferencias eléctricas
- Versátil adecuado para tendidos aéreos, enterrado, ductos y canalizaciones.
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con fibra de vidrio reforzada con buena protección antiroedores.
Características Generales y Especificaciones
| Fibras | 256 | ||
| Fibras por Tubo | 16 | ||
| Total Tubos | 18 (6+12) | ||
| Tubos Activos | 16 (dos tubos de relleno) | ||
| Æ Tubo (mm) | 2.1 ±0.2 | ||
| Cubierta interior | Polietileno – Negro | ||
| Elementos tracción | Hilaturas de Aramida | ||
| Cubierta exterior | Polietileno de Alta Densidad (PEAD) – Negro | ||
| Peso (Kg/Km) | 162 | ||
| Æ Exterior (mm) | 15.9±0.5 | ||
| Máx. Tracción (N) | 1500 (Operación) / 2700 (Instalación) | ||
| Máx. Aplastamiento (N/dm) | 2000 (IEC 60794-1-21 E3) | ||
| Rango Temperaturas | -40ºC a +70ºC (Operación) – (IEC 60794-1-22 F1) | ||
| Radio Curvatura Mín. | 15 x Æ Exterior (Operación) / 20 x Æ Exterior (Instalación) – (IEC 60794-1-21 E11) |
El código y orden de colores estándar para las fibras es el TIA-598-C :
|
Para las fibras 13 a 24 se sigue el mismo código de colores pero con anillos negros. A excepción de la fibra 20 que es de color natural sin anillos.
Tipos de Fibra

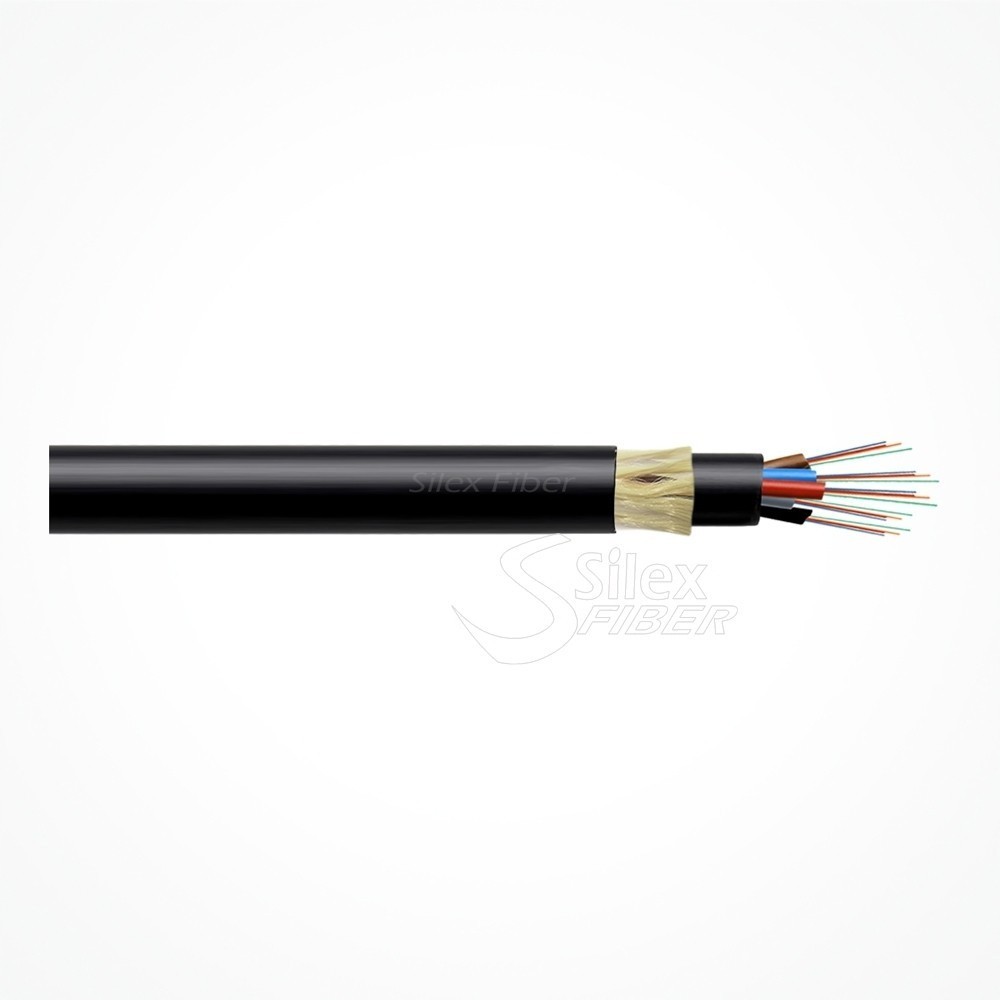

Construcción y Estructura
- Elemento Central Reforzado FRP
- Tubos holgados rellenos de gel hidrófugo
- Fibras Ópticas holgadas
- Elementos bloqueantes WB
- Primera Cubierta
- Armadura Kevlar – Aramida
- Hilo de desgarro
- Cubierta Exterior
Aplicaciones
- Interior y Exterior de uso general de distribución (Edificios, Verticales, CPD´S, Interconexión)
- Grapado fachadas
- Exterior: FTTx, Torres Telecom, Acometidas,
- Apto para instalaciones directamente enterradas, arquetas o ductos
- Instalaciones aéreas hasta vanos 40/50mts
- Conexión entre equipos terminales
Cubiertas especiales
Fabricación en numerosos y diferentes colores por necesidad de instalación o requisito de tecnología e ingeniería.
Normas de Calidad
- Aplastamiento (N) 2000 (IEC 60794-1-21 E3)
- Rango Temperaturas -40ºC a +75ºC (IEC 60794-1-22 F1)
- Radio Curvatura Mín. 15 x Exterior (Operación) / 20 x Exterior (Instalación) – (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
Código de Calidad: SXZ04290101O
2011/65/EU RoHS Compliant Eurocass Classification CPR: Fca
