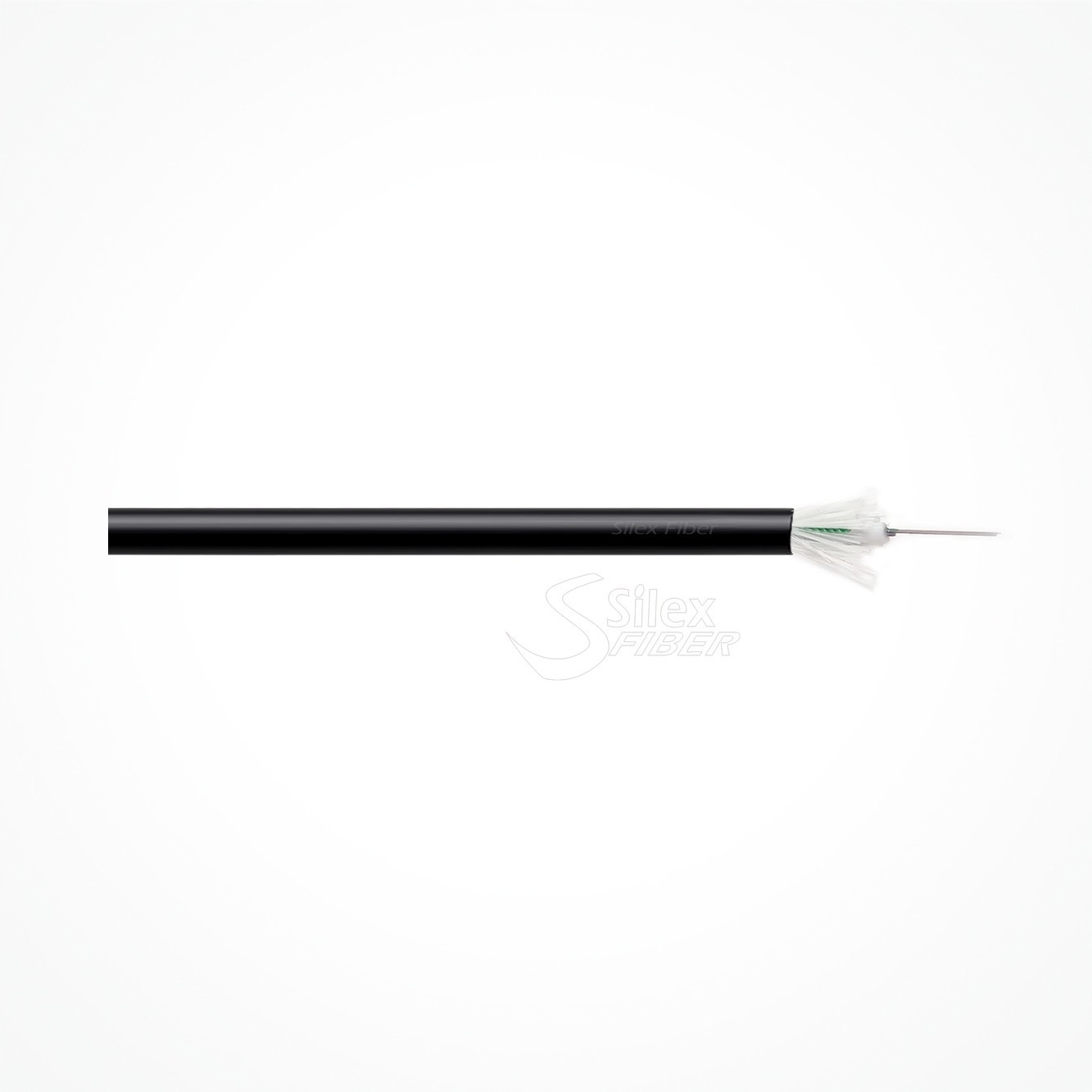

Cable Fibra Optica Dielectrico DPV F2-12 SPAN100
Cable fibra optica de 2 a 12 fibras para instalaciones aéreas, fachada, ductos y canalizaciones.
El Cable Fibra Optica Dieléctrico DPV F2-12 SPAN100 con estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con fibra de vidrio reforzada protegido contra los roedores y con cubierta PE-HD con alto grado de protección en exteriores.
De aplicaciones en tendidos aéreos con vanos máximos 100mts, asi como directamente enterrado, bajo tubo o grapado en fachada.
El Cable Fibra Optica Dieléctrico DPV F2-12 SPAN100 utilizado en interior y exterior así como también para FTTx, Instalaciones fijas y móviles así como cualquier montaje en interior o exterior, un cable de buena resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los mas utilizados y vendidos a nivel mundial.
Ventajas y beneficios
Este cable se puede fabricar también con tipo de fibra G657A2 para poder realizar grandes curvaturas como por ejemplo en CPD´S o instalaciones FTTH Y esquinas de paredes en edificios o situaciones difíciles, con lo cual la instalación será mucho mas cómoda.
- Fácil de instalar, ahorro en costes de montaje
- Inmune a interferencias eléctricas
- Versátil adecuado tendidos aéreos, exterior, enterrado o grapado en fachada
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con fibra de vidrio reforzada con buena protección antiroedores.
Construcción y Estructura
- Elementos WB
- Fibra Óptica holgada con tecnología tubos secos
- Cinta envolvente WB
- Elementos de tracción y protección varillas FV
- Hilo de desgarro
- Cubierta Exterior
Aplicaciones
- Apto para enterrar directamente
- Tendidos aéreos hasta 100mts de vano entre postes
- Uso Exterior de uso general de distribución
- Exterior: FTTx, Torres Telecom, Acometidas
- Enterrado directo en lecho de arena o mediante ductos
Indicado para instalaciones aéreas, conductos y otras aplicaciones para exteriores.
Cubierta PE de alta resistencia climatológica en instalaciones severas (radiación solar UV, temperatura, humedad, naturaleza atmosférica)
Características Generales y Especificaciones
- Número de fibras > 2 a 12
- Diámetro Exterior: 6.6-6.8mm +/-0.2
- Cubierta PE-HD de alta resistencia
- Peso Kg / Km 41
- Radio de curvatura mínimo * mm 15xΦ cable IEC 60794-1-E10
- Resistencia a la tracción * N 1800 IEC 60794-1-E1
- Máx. tensión permitida durante instalación N 2200 IEC 60794-1-E1
- Rango de temperatura de trabajo * ºC -30/75 IEC 60794-1-F1
Código colores fibras TIA598C: Azul – Naranja – Verde – Marrón – Gris – Blanco – Rojo – Negro – Amarillo – Violeta – Rosa – Turquesa
Tipos de fibras disponibles
Opcional Instalación Aérea
Valores de vano recomendados para una velocidad de viento (Km/h) y una carga de hielo (mm). Condiciones Instalación Aérea NESC
| Vano | |||||||
| NESC Light | 80 | ||||||
| NESC Medium | 100 | ||||||
- Condiciones de instalación aérea NESC: el código NESC (National Electric Safety Code) establece varios niveles (Light, Medium y Heavy) de condiciones de instalación para tendidos aéreos, que se corresponden con su ubicación geográfica.
- Los vanos indicados en nuestra documentación se corresponden con las condiciones Light y Medium
- Resistencia a la tracción: dos valores a tener en cuentaen
- N: MAT (Maximum Allowable Tension) que puede ser asimilado a la carga de rotura del cable
- EDS (Every Day Stress) o carga máxima soportable sin peligro ni para el cable ni para la fibra
Normas de Calidad
- Máx. Aplastamiento (N/dm) 2000 (IEC 60794-1-21 E3)
- Rango Temperaturas -20ºC a +70ºC (Operación) / -10ºC a +50ºC (Instalación) – (IEC 60794-1-22 F1)
- Radio Curvatura Mín. 15 x Exterior (Operación) / 20 x Exterior (Instalación) – (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
- Penetración Agua Conforme (Núcleo Óptico, 3m / 1m / 24h / IEC 60794-1-22 F5B)
- Código de Calidad: SXZ02180101S
Eurocass Classification CPR: Fca
2011/65/EU RoHS Compliant
