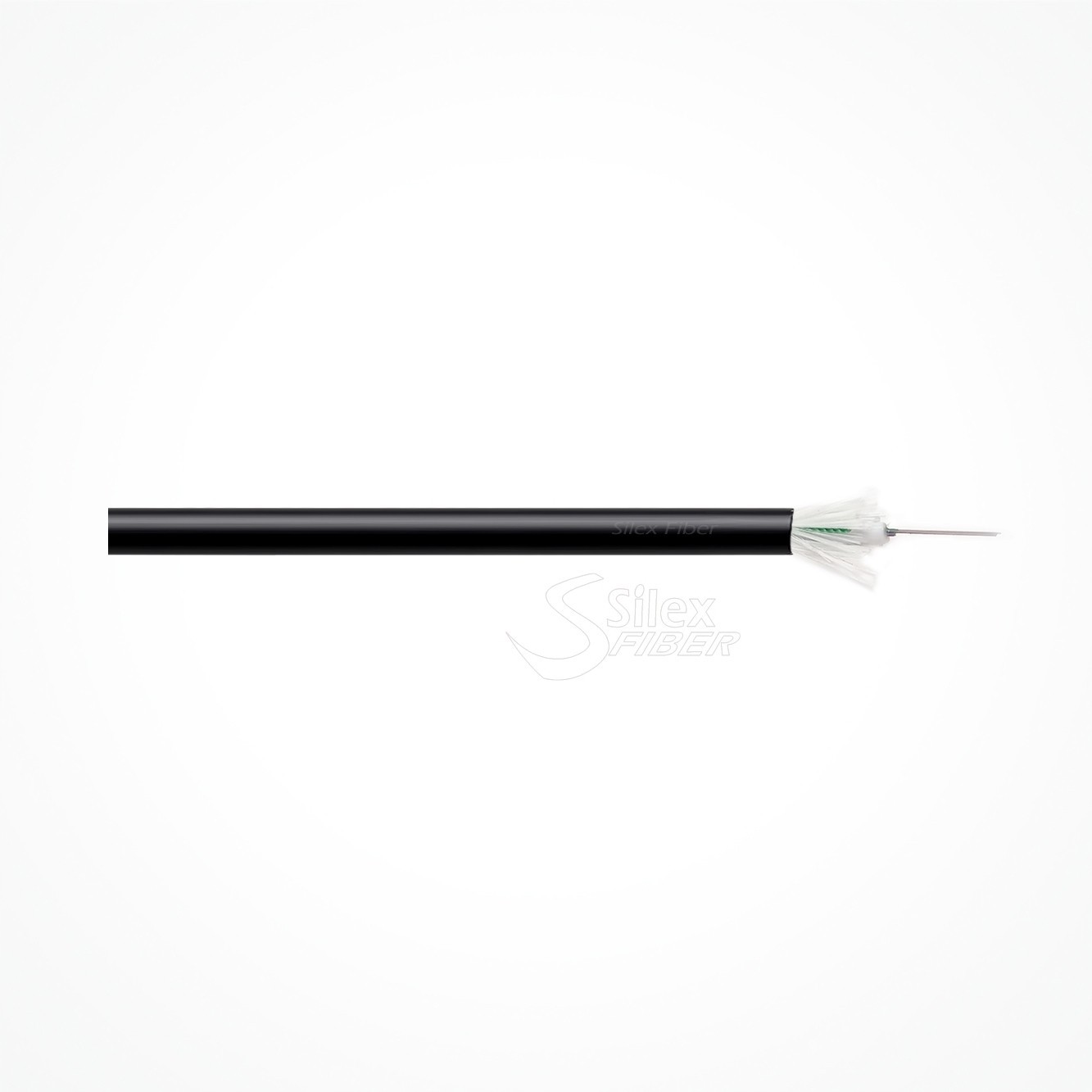

Cable Fibra Optica Dielectrico DP1 F2-24 SXT07160101S
El Cable Fibra Optica Dielectrico DP1 F2-24 con estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con fibra de vidrio reforzada protegido contra los roedores y con cubierta PE (Polietileno), aunque también se puede fabricar con otras cubiertas como PUR XTREM o PVC para obtener una mayor flexibilidad para trabajos o instalaciones móviles en el sector industrial, militar o broadcast.
El Cable Fibra Optica Dielectrico DP1 F2-24 utilizado generalmente exterior o directamente enterrado, así como también para FTTx, Instalaciones fijas y móviles así como cualquier montaje en interior o exterior, un cable de buena resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los mas utilizados.
Ventajas y beneficios
El Cable Fibra Optica Dielectrico DP1 F2-24 se puede fabricar también con tipo de fibra G657A2 para poder realizar grandes curvaturas como por ejemplo en CPD´S o instalaciones FTTH y esquinas de paredes en edificios o situaciones difíciles, con lo cual la instalación será mucho mas cómoda.
- Robusto, el mas fuerte de su categoria monotubo una cubierta
- Fácil de instalar, ahorro en costes de montaje
- Ligero y Flexible.
- Inmune a interferencias eléctricas
- Versátil adecuado para conexiones en cajas de interconexión y equipos o montaje en superficie y a través de ductos.
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con fibra de vidrio reforzada con buena protección antiroedores.
Características Generales y Especificaciones
| Fibras | 2 / 4 / 6 / 8 / 12 | 16 / 24 | ||
| Æ Tubo Central (mm) | 3.5 ± 0.2 | 4.2 ± 0.2 | ||
| Elementos tracción | Fibras Vidrio Reforzadas | |||
| Cubierta exterior | Polietileno Lineal de Alta Densidad (PEHD) Opcional: PVC, PUR XTREM, RH | |||
| Color | Negro | |||
| Peso (Kg/Km) | 50± 0.3 | 60± 0.3 | ||
| Diam. Exterior (mm) | 6.8 ± 0.3 | 8.2 ± 0.3 | ||
El código y orden de colores estándar para las fibras es el TIA-598-C :
|
Para las fibras 13 a 24 se sigue el mismo código de colores pero con anillos negros. A excepción de la fibra 20 que es de color natural sin anillos.
Construcción y Estructura
- Cubierta Exterior
- Elementos de Protección y tracción Fibra de Vidrio Reforzada
- Tubo Holgado con Gel hidrofugo antihumedad
- Fibra Óptica holgada
- Varillas longitudinales de refuerzo FRP
- Elementos de Protección y tracción Fibra de Vidrio Reforzada
- Hilo de desgarro
Aplicaciones
- Interior y Exterior de uso general de distribución (Edificios, Verticales, CPD´S, Interconexión)
- Exterior: FTTx, Torres Telecom, Acometidas,
- Apto para instalaciones directamente enterradas, arquetas o ductos
- Conexión entre equipos terminales
Cubiertas especiales
Fabricación en numerosos y diferentes colores por necesidad de instalación o requisito de tecnología e ingeniería.
Normas de Calidad
La fibra cumple con la Recomendación UIT-T G.652.D, IEC 60793-2-50, UIT G.652B, G.6522D, la Norma Internacional IEC 60793-2-50 Tipo B.1.3 Especificación de fibra óptica, Telcordia GR-20-CORE, ANSI / ICEA S-87-640 y RUS 7CFR 1755.900.
Normas de Calidad
- Máx. Tracción (N) 1300 (Operación) / 1800 (Instalación) – (IEC 60794-1-21 E1)
- Aplastamiento (N) 2500 (IEC 60794-1-21 E3)
- Rango Temperaturas -30ºC a +70ºC (IEC 60794-1-22 F1)
- Rango Máximo temperaturas ambientales -40ºC a +90ºC
- Radio Curvatura Mín. (mm) 20 x Exterior (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
Código de Calidad: SXT07160101S
2011/65/EU RoHS Compliant Eurocass Classification CPR: Eca
