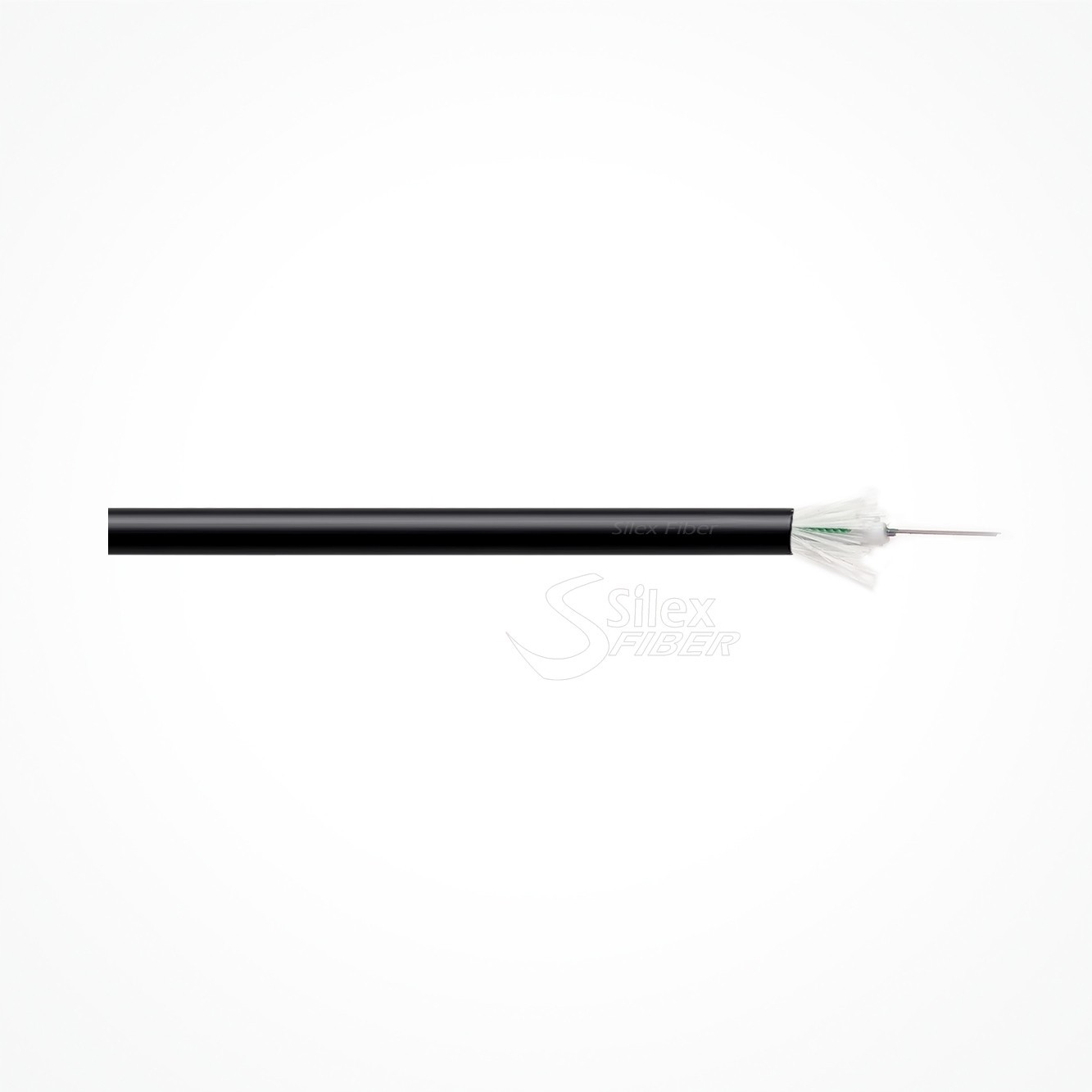

Cable Fibra Optica Dielectrico DP1V F2-24 SXT35590101S
Cable armado dielectrico antiroedor de 2 a 24 fibras opticas
El Cable Fibra Optica Dielectrico DP1V F2-24 con estructura holgada, recubrimiento en 250μm, elementos de tracción y protección con fibra de vidrio reforzada protegido contra los roedores y con cubierta PE (Polietileno). Apta para instalaciones directamente enterradas, ductos, canalizaciones o soplado.
Cabe destacar que el cable DP1V está construido para poder realizar tendidos aéreos de vanos entre postes con distancias de 80mts.
De aplicación generalmente exterior o directamente enterrado en plantas solares u otros usos bajo lecho de arena, así como también para FTTx, Instalaciones fijas, así como cualquier montaje en interior o exterior, un cable de buena resistencia mecánica y versatilidad que se adapta numerosas aplicaciones por ser uno de los más utilizados.
Ventajas y beneficios
El Cable Fibra Optica Dielectrico DP1V F2-24 se puede fabricar también con tipo de fibra G657A para poder realizar grandes curvaturas como por ejemplo en CPD´S o instalaciones FTTH y esquinas de paredes en edificios o situaciones difíciles, con lo cual la instalación será mucho mas fiable.
- Robusto, el mas fuerte de su categoría monotubo.
- Enterrado directo bajo lecho de arena
- Fácil de instalar, ahorro en costes de montaje
- Ligero y Flexible.
- Inmune a interferencias eléctricas
- Versátil adecuado para tendidos aéreos, enterrado, ductos y canalizaciones.
- Polivalente, diseñado tanto para instalaciones en interior o exterior
- Mas resistente, Fibras protegidas con armadura con fibra de vidrio reforzada con buena protección antiroedores.
Características Generales y Especificaciones
| Fibras | 2 / 4 / 6 / 8 / 12 | 16 / 24 | ||
| Æ Tubo Central (mm) | 3.5 ± 0.2 | 4.2 ± 0.2 | ||
| Elementos tracción | Fibras Vidrio Reforzadas + 2 Varillas FRP | |||
| Cubierta exterior | Polietileno Alta Densidad (PEHD) Opcional: LSZH, PVC, PUR XTREM, RH | |||
| Color | Negro | |||
| Peso (Kg/Km) | 50± 0.3 | 60± 0.3 | ||
| Diam. Exterior (mm) | 7.1 ± 0.3 | 7.4 ± 0.3 | ||
El código y orden de colores estándar para las fibras es el TIA-598-C :
|
Para las fibras 13 a 24 se sigue el mismo código de colores pero con anillos negros. A excepción de la fibra 20 que es de color natural sin anillos.
Tipos de fibras disponibles
Construcción y Estructura
- Cubierta Exterior
- Elementos de Protección y tracción Fibra de Vidrio Reforzada
- Tubo Holgado con Gel hidrofugo antihumedad
- Fibra Óptica holgada
- Varillas longitudinales de refuerzo FRP
- Elementos de Protección y tracción Fibra de Vidrio Reforzada
- Hilo de desgarro
Aplicaciones
- Plantas Solares Fotovoltaicas FV
- Exterior de uso general de distribución (Edificios, Verticales, CPD´S, Interconexión)
- Exterior: FTTx, Torres Telecom, Acometidas,
- Apto para instalaciones directamente enterradas, arquetas o ductos
- Tendidos aéreos e Instalaciones aéreas hasta vanos 80 mts
Cubiertas especiales
Fabricación en numerosos y diferentes colores por necesidad de instalación o requisito de tecnología e ingeniería.
Normas de Calidad
- Máx. Tracción (N) 1300 (Operación) / 1800 (Instalación) – (IEC 60794-1-21 E1)
- Aplastamiento (N) 2000 (IEC 60794-1-21 E3)
- Rango Temperaturas -30ºC a +70ºC (IEC 60794-1-22 F1)
- Radio Curvatura Mín. (mm) 20 x Exterior (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
Código de Calidad: SXT35590101S
2011/65/EU RoHS Compliant Eurocass Classification CPR: Fca
