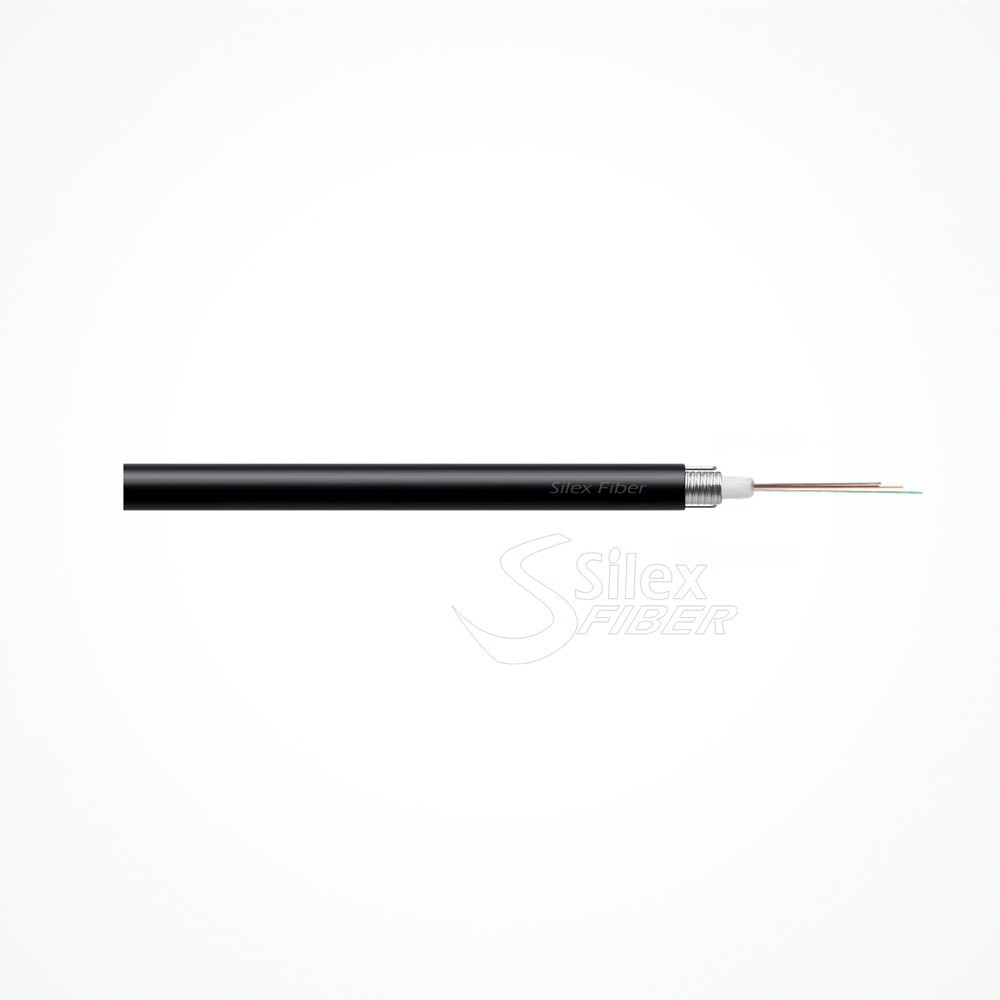

Cable Fibra Optica Metálico ESP1-A F4-12 AEREO AUTOSOPORTADO
El Cable Fibra Optica Metálico ASSS (All Metallic Self Supported), son cables de fibra óptica autosoportados diseñados para tendidos entre postes, únicamente con anclajes entre puntos sin cables fiadores ni guías.
Los cables ASSS son de gran resistencia a la tracción, construidos mecánicamente con mas resistencia que otros cables convencionales de similar diseño como los PKP o DP y a su vez igualmente mantienen la eficacia de tendido entre vanos. La serie de cables tipo ASSS pueden ser fabricados con protección antibalística y cubierta anti tracking.
El Cable Fibra Optica Metálico Aéreo autosoportado ASSS está diseñado con armadura metálica ligera + 2 guías de tracción obteniendo mayor resistencia mecánica. De estructura holgada con recubrimiento en 250μm cubierta PE-HD (Polietileno Alta Densidad).
Ventajas y beneficios
- Extremadamente Robusto, Armadura metálica
- Inmune a interferencias eléctricas
- Versátil adecuado para conexiones en cajas de interconexión y equipos o montaje en superficie y a través de ductos.
- Polivalente, diseñado tanto para instalaciones en exterior, túneles y galerías
- Estanco, resistente al agua
Construcción y Estructura
- Fibra Óptica
- Tubo PBT Holgado con Gel hidrofugo antihumedad
- Armadura metálica
- Elementos de tracción varillas de acero en paralelo
- Hilo de Rasgado
- Cubierta Exterior
Aplicaciones
- Exterior de uso general
- Aéreo. tendidos autosoportados hasta 100mts
- Directamente enterrado
- Exterior: FTTx, Torres Telecom, Acometidas,
- Túneles y Galerías
- Sector Ferroviario
- Sector Telefonía / Operadoras Planta Externa
- Apto para instalaciones FTTH
Indicado para instalaciones en ductos, exteriores. Extremadamente robusto.
Cubierta (PE-HD) POLIETILENO de alta resistencia climatológica en instalaciones severas (radiación solar UV, temperatura, humedad, naturaleza atmosférica)
Características Generales y Especificaciones
| Fibras | 2 / 4 / 6 / 8 /12 | 16 / 24 | ||
| Æ Tubo Central (mm) | 4.2 ± 0.2 | 4.2 ± 0.2 | ||
| Elementos de tracción | Varillas de acero | |||
| Cubierta interior | PE-HD | |||
| Armadura | Acero Corrugado | |||
| Peso (Kg/Km) | 65-75 | 89-95 | ||
| Æ Exterior (mm) | 8.3 ± 0.3 | 9.8 ± 0.3 | ||
- Codigo de colores: Azul, Naranja, Verde, Marron, Gris, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Turquesa
Tipos de fibra
Instalación Aérea
Valores de vano recomendados para una velocidad de viento (Km/h) y una carga de hielo (mm). Condiciones Instalación Aérea NESC
| Viento (Km/h) | Hielo (mm) | Vano (m) | |||||
| 100 | 0 | 130 | |||||
| 0 | 10 | 120 | |||||
| 0 | 15 | 65 | |||||
| 60 | 10 | 90 | |||||
| Vano | |||||||
| NESC Light | 130 | ||||||
| NESC Medium | 85 | ||||||
- Condiciones de instalación aérea NESC: el código NESC (National Electric Safety Code) establece varios niveles (Light, Medium y Heavy) de condiciones de instalación para tendidos aéreos, que se corresponden con su ubicación geográfica.
- Los vanos indicados en nuestra documentación se corresponden con las condiciones Light y Medium
- Resistencia a la tracción: dos valores a tener en cuenta
- N: MAT (Maximum Allowable Tension) que puede ser asimilado a la carga de rotura del cable
- EDS (Every Day Stress) o carga máxima soportable sin peligro ni para el cable ni para la fibra
Normas de Calidad
- Máximo Voltaje Inducido = 12 KV
- MAT (Maximum Allowable Tension)Máx. Tracción (N) 3000
- EDS (N) 1200
- Aplastamiento 2500N (IEC 60794-1-21 E3)
- Máx. Impacto (J) 5 (IEC 60794-1-21 E4)
- Rango Temperaturas -40ºC a +70ºC (IEC 60794-1-22 F1)
- Radio Curvatura Mín. (mm) 20 x Ø Exterior (IEC 60794-1-21 E11)
- Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22
- Código de Calidad: SXW10040101B
Eurocass Classification CPR: Fca
2011/65/EU RoHS Compliant
