Cable Fibra Óptica ESP 24-48 FO Armado Metalico PE SXT01200201B

Cable Fibra Optica Metalico ESP 24 a 48 Fibras cubierta PE

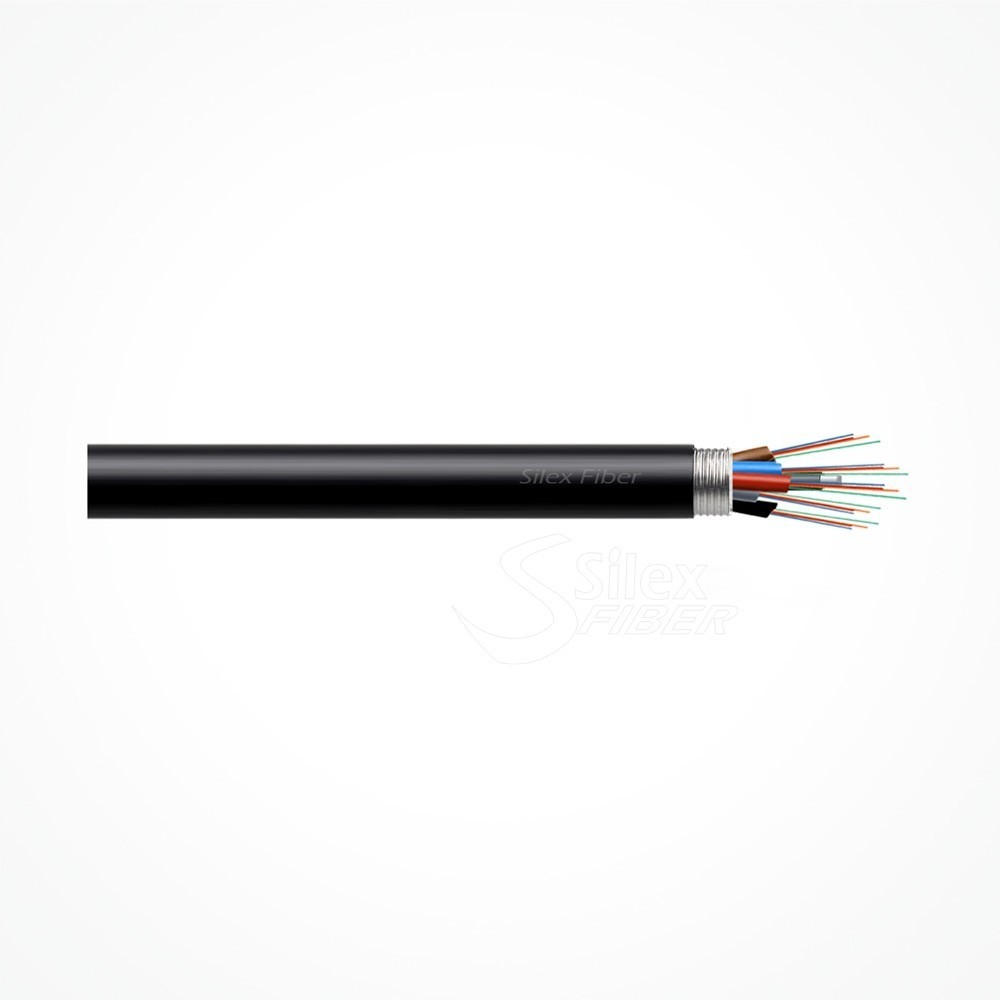

Cable holgado con Armadura metálica antiroedor y cubierta PE-HD de 24 a 48 fibras

Está diseñado con Armadura de Acero con protección antiroedor, consiguiendo mayor protección mecánica frente a los roedores u otros elementos adversos, igualmente de estructura holgada, recubrimiento en 250μm, elemento de tracción miembro central reforzado y protección armadura metálica corrugada y cubierta PE UV con alto grado de resistencia ante ambientes metereológicos externos

Admite tambien tendidos aéreos entre vanos SPAN hasta 80mts entre postes.

El Cable Fibra Optica Metalico ESP F24-48 utilizado en exterior como también para FTTx, Instalaciones fijas o cualquier montaje de exteriores, un cable que ofrece gran resistencia mecánica y versatilidad, se adapta numerosas aplicaciones.

Ventajas y beneficios

El Cable Fibra Optica Metalico ESP F24-48 se puede fabricar también con tipo de fibra G657A2 para poder realizar grandes curvaturas como por ejemplo en CPD´S o instalaciones FTTH Y esquinas de paredes en edificios o situaciones difíciles, con lo cual la instalación será mucho mas cómoda.

1. Fácil de instalar, ahorro en costes de montaje
2. Robusto y Flexible a la vez
3. Apto para enterrar directamente
4. Inmune a interferencias eléctricas
5. Versátil adecuado para conexiones en cajas de interconexión y equipos o montaje en superficie y a través de ductos.
6. Polivalente, diseñado tanto para instalaciones en interior o exterior
7. Mas resistente, Fibras protegidas con armadura metálica con gran protección antiroedores.

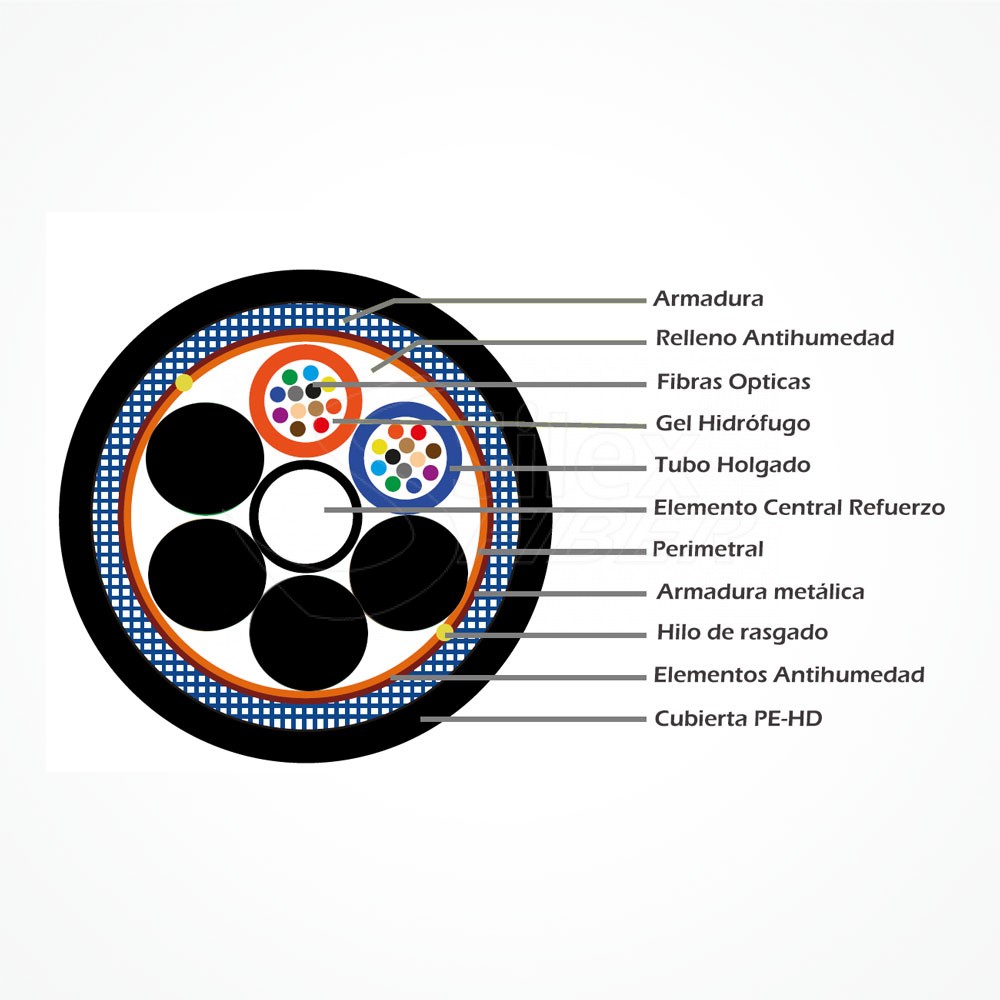

Construcción y Estructura

1. Miembro central reforzado
2. Fibras Ópticas holgadas
3. Tubo Holgado con Gel hidrofugo antihumedad
4. Elementos de Protección armadura metálica corrugada
5. Hilo de Rasgado
6. Elementos antihumedad
7. Cubierta Exterior

Características Generales y Especificaciones

Codigo de colores:  Azul, Naranja, Verde, Marron, Gris, Blanco, Rojo, Negro, Amarillo, Violeta, Rosa, Turquesa

• TR: Tubo de Relleno pasivos

Tipos de fibras disponibles

• • MONOMODO: G652D, G657A, G655 G656,
  • MULTIMODO:  OM1
  • MULTIMODO:  OM2
  • MULTIMODO:  OM3
  • MULTIMODO:  OM4
  • MULTIMODO:  OM5

Aplicaciones

• Interior y Exterior de uso general de distribución (Edificios, Verticales, CPD´S, Interconexión)
• Apto para canalizaciones bajo tubo o directamente enterrado en zanja
• Huertos y plantas Solares
• Exterior: FTTx, Torres Telecom, Acometidas,
• Indicado para instalaciones en ductos, enterrado, exteriores tendidos y fachada.
• Tendidos aéreos Span 80 entre postes 80mts

Instalación Aérea

Valores de vano recomendados para una velocidad de viento (Km/h) y una carga de hielo (mm). Condiciones Instalación Aérea NESC

1. Condiciones de instalación aérea NESC: el código NESC (National Electric Safety Code) establece varios niveles (Light, Medium y Heavy) de condiciones de instalación para tendidos aéreos, que se corresponden con su ubicación geográfica.
   1. Los vanos indicados en nuestra documentación se corresponden con las condiciones Light y Medium
2. Resistencia a la tracción: dos valores a tener en cuentaen
   1. N: MAT (Maximum Allowable Tension) que puede ser asimilado a la carga de rotura del cable
   2. EDS (Every Day Stress) o carga máxima soportable sin peligro ni para el cable ni para la fibra

Normas de Calidad

La fibra cumple con la Recomendación UIT-T G.652.D, IEC 60793-2-50, UIT G.652B, G.6522D, la Norma Internacional IEC 60793-2-50 Tipo B.1.3 Especificación de fibra óptica, Telcordia GR-20-CORE, ANSI / ICEA S-87-640 y RUS 7CFR 1755.900.

Normas de Calidad

• Máx. Tracción (N) 1500 (Operación) / 1800 (Instalación) – (IEC 60794-1-21 E1)
• Aplastamiento (N) 2000 (IEC 60794-1-21 E3)
• Rango Temperaturas -30ºC a +70ºC (IEC 60794-1-22 F1)
• Radio Curvatura Mín. (mm) 20 x  Exterior (IEC 60794-1-21 E11)
• Ensayos mecánicos y ambientales según IEC 60794-1-21 e IEC 60794-1-22

Eurocass Classification CPR: Fca

Código de Calidad: SXT01200201B

2011/65/EU RoHS Compliant
